JK-LWGY系列渦輪流量計
發布時間：2019-12-07 11:25:14
產品詳情
概述
JK-LWGY系列渦輪流量計由渦輪流量傳感器與接收電脈沖信號的顯示儀表組成，用來測量封閉管道中低黏度流體（液體）的體積流量和總量，在石油、化工、冶金、食品、給水、航空、科研等行業獲得廣泛應用。
渦輪傳感器由渦輪傳感組件和放大器組成，二者組裝在一起為一體式；帶插入桿能安裝在大口徑管道中測流體流量的結構為插入式。
傳感器的工作基于力矩平衡原理。當流體流經傳感器時，推動葉輪轉動，當流量一定時，動力矩和阻力矩平衡，葉輪轉速保持一定。導磁的葉輪上均勻分布的葉片隨葉輪轉動，從而周期性地改變檢測器（線圈）磁場的磁阻，檢測器產生電脈沖信號，經放大器放大后輸出。輸出電脈沖頻率與葉輪轉速成正比，葉輪轉速與流量成正比，所以輸出電脈沖頻率與流過傳感器的流量成正比，轉換后的4-20mA模擬信號也與流量成正比。
產品特點
脈沖輸出，線性度好
精度高，反應靈敏
測量流量范圍寬
多種輸出信號（脈沖、4-20mA、RS485）
結構簡單，安裝、使用、維護方便

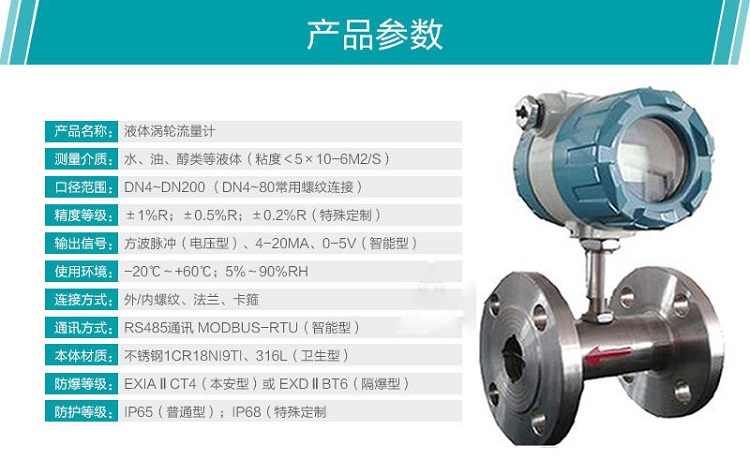

技術參數
