雙法蘭差壓變送器在安裝前、在投用前期的兩個階段必須進行一次調試和二次調試。其中，通過一次調?？梢赃M一步檢查儀表是否符合各項性能指標或在運輸和存儲過程中有無損壞；二次調試也稱為在線調試，根據實際工況情況，對儀表的上、下限，以及顯示單位，顯示方式等進行調整?，F(xiàn)就3501雙法蘭液位計為例淺談液位計的一次調試和二次調試，若儀表測量范圍為0～6kPa, 對應液位0～100%。
一、雙法蘭液位計的一次調試

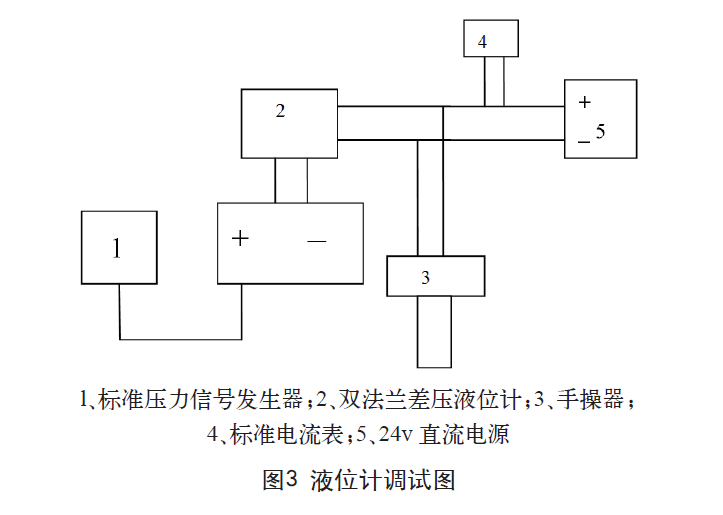

在一次調校前，首先把壓力6kPa 平均分成5 份，即0kPa 對應0%，1.5kPa 對應25%，3kPa 對應50%，4.5kPa 對應75%，6kPa對應100%。然后依照圖3 所示，用標準壓力信號放生器，模擬壓力信號對儀表的零點和量程進行調整，調整零點和量程輸出，使其在允許誤差范圍內。連續加壓，用量程0%、25%、50%、75%、100% 的壓力進行校驗，當壓力穩定后記錄標準電流表上顯示的電流值并做回程誤差校驗。如果校驗誤差超過允許誤差范圍，應重新調整校驗。
二、雙法蘭液位計的二次調試
在實際生產中，雙法蘭差壓變送器的低壓側膜片不但受到被測容器氣相的壓力，還受到毛細管內填充液( 如硅油) 的壓力，如果不消除掉毛細管的附加壓力，儀表輸出信號將與實際液面不成一一對應關系，液位準確度也將得不到保證。
消除毛細管的附加壓力，一般通過計算對儀表進行負遷移以確定變送器量程上、下限，而現場計算需要知道介質的實際密度、毛細管填充液的密度、填充液作用于膜片的面積等，給現場調試工作帶來許多不便。現根據日常工作經驗，借助手操器對變送器進行在線調試，確定變送器量程上、下限。該方法不但簡單，而且調試結果準確、有效?，F(xiàn)場調試如圖4 所示。
現場操作步驟如下：
(1) 如上圖把475 手操器與變送器連接好，可以在設備現場，也可以在DCS 控制室。
(2) 打開475 手操器電源，在檢測菜單中選擇“輪詢檢測”。
(3) 待檢測到變送器工位號后，選擇確定。
(4) 在“變送器主菜單”中，選擇“過程變量”，并點擊確定，記下過程變量中的實時壓強值( 如0.725kPa), 記下過程變量中的實時百分比( 如40%)。
(5) 這時就可通過以下公式求的得變送器量程的下限值。
計算公式如下：
(實時壓強值-量程下限值)/量程=百分比
已知變送器量程=6kPa，實時壓強值=0.725kPa，百分比=40%，將其代入以上公式：
(0.725-量程下限值)/6=40%
量程下限值=0.725-2.4=-1.675(kPa)
(6) 在求得變送器量程下限值=-1.675kPa 后，則變送器量程上限值=6kPa-1.675kPa=4.325kPa。
(7) 通過計算，求得變送器的量程下限為-1.675kPa，量程上限為4.325kPa。
(8) 在475 手操器菜單中找到“用戶量程”，并選擇“鍵盤輸入”。
(9) 把“用戶量程”的L 值更改為-1.675kPa，H 值更改為4.325kPa，并確認。
