首先，流量開關中有一個流體通道，該通道在殼體內部，在通道上裝有一個內部裝有永久磁鐵的活塞。工作的時候，流體會給予一定的壓力，當活塞被液流所引起的壓力差推動時，磁性活塞便會使設備內部的密封簧片開關動作，活塞的直徑?jīng)Q定了啟動流量。如果液流減少，壓力會隨著改變，此時不銹鋼彈簧會推動活塞復位。如果簧片開關被開動后，可進行遠傳報警或指示，還可以將其集成在自動控制系統里。

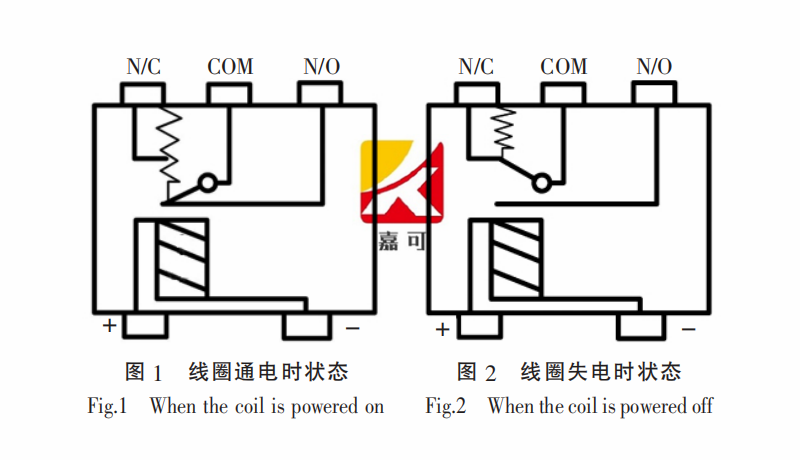

如圖1各點為輸入1、輸入2、COM、N/O、N/C。
輸入1：通常是繼電器的正極，信號的+值，它位于拉動觸針的電磁鐵線圈的頂部。
輸入2：信號的負值，它位于線圈繞組的末端。
輸入2應該總是被認為是負數，因?yàn)橛行├^電器只能單向工作。
COM：是共同點的縮寫，大多數情況下，將要切換到的功率的負值連接到此。如果應用程序使用相同的電源，則可將輸入2和COM連接在一起。COM是中間端子，連接到電源關閉時拉向N/C的引腳。
N/C：常閉的短路，但是當有信號時，繼電器內部的引腳被拉下，直到它接觸到N/C，這會將它連接到COM。
N/O：常開的簡稱，當磁鐵關閉時，使用一個小彈簧使其始終接觸COM。在大多數情況下，N/O用于打開待機指示燈，因?yàn)樗跊]有電源時打開。
觸點：不是端子，而是連接COM與N/O或N/C的引腳。
如果有一個繼電器和一個9伏電池，嘗試將+和－引腳連接在一起，應該聽到一個小的咔噠聲，這是引腳觸及觸點。當關閉電源時，會聽到另一個更安靜的咔噠聲，這是將引腳拉回到N/C。如圖2。
線圈的電源接通時，則COM與N/C接通。線圈沒電時，COM與N/O接通，顯然你可以看到，當電磁鐵打開時，磁鐵將引腳拉向N/O觸點，當關閉時，彈簧將引腳拉向N/C觸點。
